Accesorios

             CUMBRESCUT® · SISTEMA TALADRO MAGNÉTICO

ACCESORIOS PARA

CORTADORES ANULARES

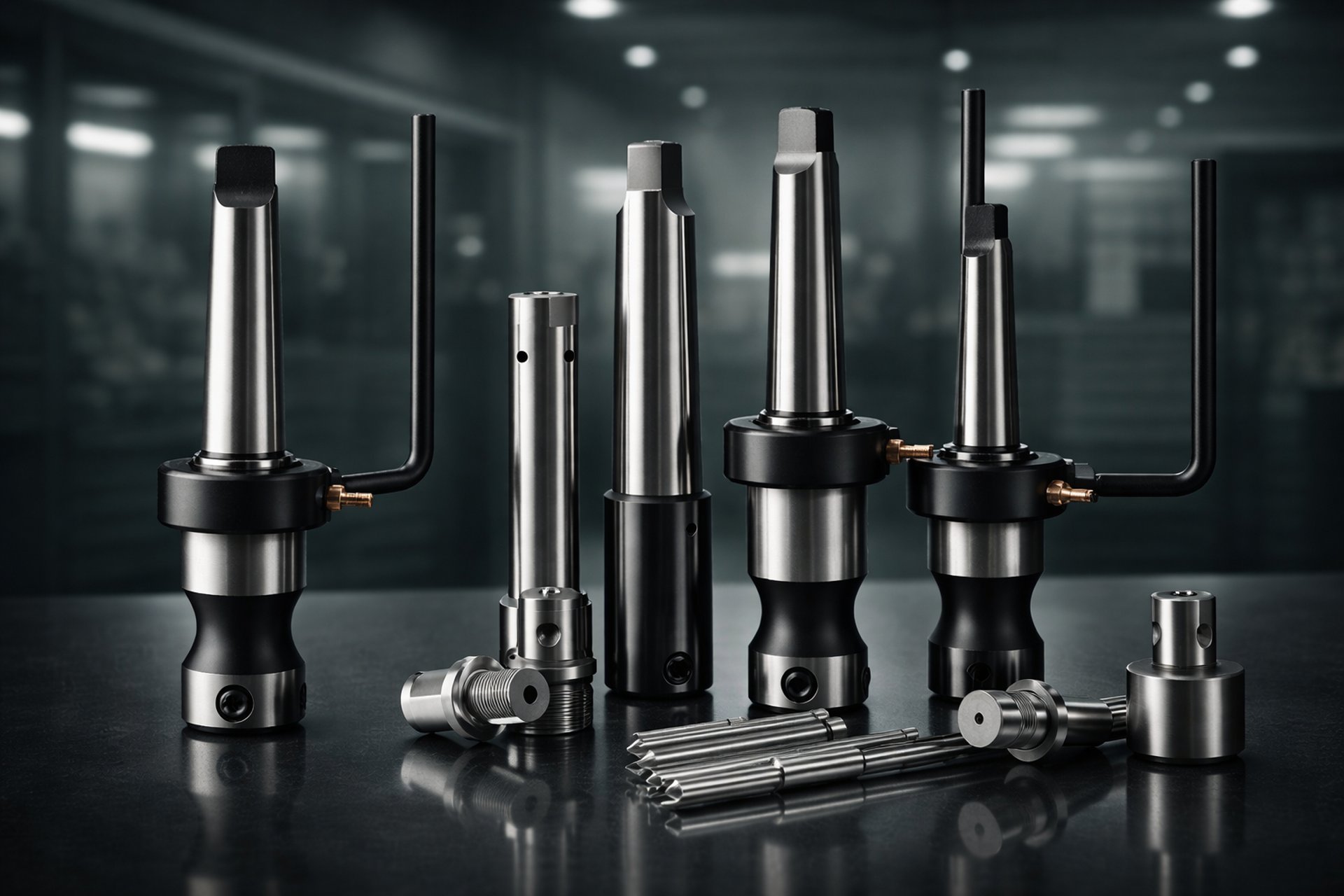

Sistema completo de accesorios compatibles con cortadores anulares CumbresCut®: portabrocas de cono Morse con refrigeración interna y externa, adaptadores de conversión entre diferentes tipos de sujeción, y topines de posicionamiento. Diseñados para taladros magnéticos de todas las marcas del mercado.

ACERO CRMO TRATADO

TÉRMICAMENTE

RECTIFICADO

DE PRECISIÓN

COMPATIBLE TODAS

LAS MARCAS

COMPATIBLE TODAS

LAS MARCAS

PORTABROCAS (ARBORS)

Cono Morse · Refrigeración interna y externa · L 50/75/100 mm

ADAPTADORES (ADAPTERS)

Conversión entre zancos Weldon, universal, roscado, cono

PILOTOS CENTRADORES

Posicionamiento y expulsión de núcleo · Planos y ranurados

6

series

+20

tipos

+3

series

MATERIAL CRMO

Fabricados en acero al cromo-molibdeno con dureza de tratamiento térmico controlada, combinando dureza y tenacidad para larga vida útil en producción.

ACERO CRMO

TRATADO TÉRMICAMENTE

RECTIFICADO DE PRECISIÓN

Alta concentricidad y mínimas tolerancias de fabricación garantizan centrado exacto del cortador, reduciendo el consumo de brocas por vibración o desalineamiento.

REFRIGERACIÓN INTEGRADA

Las series de refrigeración interna y externa canalizan el lubricante directamente al filo de corte, prolongando la vida del cortador y mejorando la calidad del orificio.

COMPATIBILIDAD UNIVERSAL

Cubren el ecosistema completo de zancos: Weldon 3/4" (19.05 mm), Weldon 1-1/4" (31.75 mm), universal, roscado y F Quick-IN, adaptables a todos los equipos del mercado.

             FAMILIA 1 · PORTABROCAS

PORTABROCAS (ARBORS)

Los portabrocas son la interfaz de sujeción entre el husillo del taladro magnético y el cortador anular. Todos los modelos utilizan cono Morse para montarse en la máquina, y sujetan el cortador por su zanco Weldon mediante tornillos opresores. Disponibles en profundidades de corte de 50, 75 y 100 mm con distintos sistemas de refrigeración.

• Compatible con zanco universal y zanco Weldon 3/4" (19.05 mm)

• Cono Morse de conexión a la máquina — MT2, MT3, MT4 y MT5

• Sistema de anillo de refrigeración interna: suministra líquido directamente al filo del cortador

• Tres series de profundidad de corte: 50, 75 y 100 mm

• Sujeción por tornillo opresor de alta precisión

• Compatible con zanco Weldon de 1-1/4" (31.75 mm), el más común en cortadores anulares de gran diámetro

• Cono Morse MT3 a MT6 para adaptarse a taladros de columna de mayor potencia

• Anillo de refrigeración interna con canal de suministro de lubricante

• Profundidades de corte 50, 75 y 100 mm — incluye MT6 para L 100 mm

• Cambio rápido de cortador anular sin herramienta — liberación con giro del manguito de sujeción

• Compatible con zanco universal y Weldon 3/4" hasta Ø 45 mm

• Cono Morse MT2 y MT3 para taladros compactos de alta velocidad

• Refrigeración interna integrada — L 50 mm

• Indicadores de posición (marca roja/verde) para confirmación visual del bloqueo

PORTABROCAS CON REFRIGERACIÓN INTERNA

PORTABROCAS CON REFRIGERACIÓN INTERNA

PORTABROCAS DE LIBERACIÓN RÁPIDA CON REFRIGERACIÓN INTERNA

REF. INTERNA

REF. INTERNA

QUICK-IN

PORTABROCAS CON REFRIGERACIÓN EXTERNA

REF. EXNTERNA

• Sistema de refrigeración externa — aplica lubricante por el exterior del cortador desde el portabrocas

• Diseño ideal cuando se requiere mantener el canal central libre o no se cuenta con bomba interna

• Compatible con zanco universal y Weldon 3/4" (19.05 mm)

• Cono Morse MT2 a MT6 — L 50 y 75 mm

REF. EXNTERNA

PORTABROCAS CON REFRIGERACIÓN EXTERNA

• Para cortadores con zanco Weldon 1-1/4" (31.75 mm) que requieren refrigeración exterior

• Cono Morse MT3 a MT5 — L 50 y 75 mm

• Ideal para operaciones donde se aplica el fluido desde el exterior con bomba o pistola de refrigerante

REF. internA

PORTABROCAS ZANCO DOBLE PLANO CON REFRIGERACIÓN INTERNA

• Diseñado para cortadores anulares con zanco plano de 12.7 mm con dos achatados

• Cono Morse MT3 a MT5 — DOC 75 y 100 mm

• Refrigeración interna con anillo de suministro de lubricante integrado

• Indicado para equipos específicos donde el cortador anular tiene zanco plano estándar

Nota de instalación: Todos los portabrocas se montan girando el manguito hasta que la marca roja alcanza la marca blanca del cuerpo. Al insertar el cortador y apretar, la marca verde se alinea con la marca blanca confirmando el bloqueo automático. Para retirar, se invierte el giro del manguito.

            FAMILIA 2 · ADAPTADORES

ADAPTADORES DE CONVERSIÓN

Los adaptadores permiten utilizar cortadores anulares de un tipo de zanco en máquinas con interfaz diferente, o extender la longitud de trabajo cuando la profundidad estándar del portabrocas no es suficiente. Más de 20 configuraciones para cubrir todas las combinaciones del mercado industrial.

ADAPTADORES DE EXTENSIÓN

Alargan el alcance sin cambiar el tipo de sujeción — extensiones de 25, 50, 75, 100 y 150 mm

Extensión Weldon X → Weldon X. Alarga un zanco Weldon 3/4" (19.05 mm) manteniendo el mismo tipo de interfaz de salida.

Weldon 3/4"

Weldon 3/4"

Extensión Weldon Y → Weldon Y. Alarga zancos de 1-1/4" (31.75 mm) para operaciones en piezas de mayor profundidad.

Weldon 1-1/4"

Weldon 1-1/4"

ADAPTADORES DE CONVERSIÓN ENTRE TIPOS DE SUJECIÓN

Permiten usar cortadores de un tipo de zanco en portabrocas o máquinas con interfaz diferente

Convierte zanco Weldon 3/4" a salida Weldon 1-1/4" — para usar cortadores de zanco fino en portabrocas.

Weldon 1-1/4"

Weldon 3/4"

Convierte zanco Weldon 1-1/4" a salida Weldon 3/4" — para montar cortadores de gran zanco en portabrocas estándar.

Weldon 1-1/4"

Zanco universal a Weldon 3/4". Permite adaptar cortadores con zanco universal a portabrocas tipo Weldon estándar.

Weldon 3/4"

Weldon 3/4"

Universal

Cono Morse

Weldon / Univ.

Weldon 3/4"

Cono B16

M18 × P1.5

Weldon / Quick-IN

Cilíndrico Ø 5-13

Cono Morse a cono B16. Permite montar portabrocas o cortadores con interfaz B16 en husillos con cono Morse MT2 o MT3.

Weldon a rosca M18×6 (P1.5). Para cortadores anulares o portabrocas que requieren interfaz roscada M18 en su punto de conexión.

Weldon o Quick-IN a zanco cilíndrico. Permite montar brocas, fresas y cualquier herramienta de zanco cilíndrico (Ø5–13 mm) en el taladro magnético.

Weldon 3/4"

B16 / B18

Universal

Cono B16

Cuadrado

Quick - IN

Weldon

Zanco universal a cono B16. Conversión directa para usar cortadores universales en taladros de columna con interfaz B16

Weldon a cono B16 o B18. Permite usar cortadores de zanco Weldon 3/4" en máquinas con interfaz de husillo B16 o B18.

Weldon o universal a sistema Quick-IN de 4 ranuras. Permite usar cortadores anulares de zanco estándar en portabrocas de liberación rápida.

Weldon a cabeza cuadrada. Adaptador para instalar machuelos con cuadrado conductor en el husillo Weldon del taladro magnético.

            FAMILIA 3 · PILOTOS CENTRADORES

PILOTOS CENTRADORES (GUÍAS PILOTO)

El piloto centrador es el componente más silencioso pero más crítico del sistema de taladrado anular. Cumple dos funciones: centra y estabiliza el cortador al inicio de la operación, y expulsa automáticamente el núcleo de material cortado al completar el agujero. Disponibles en tres series según el tipo de orificio del portabrocas y las condiciones de trabajo.

Tip de selección: Para identificar el adaptador correcto, primero determina el tipo de zanco de tu cortador anular (Weldon 3/4", Weldon 1-1/4", universal o Quick-IN) y luego el tipo de interfaz de tu portabrocas o máquina. El código del adaptador siempre indica origen → destino en esa secuencia.

PILOTO CENTRADOR DE DOS SECCIONES (2-SECTION)

Diseño telescópico de dos partes con resorte de compresión. La sección exterior se extiende para posicionar el cortador al inicio, y la sección interior actúa bajo carga del resorte para mantener la presión de centrado durante todo el corte. Al completar el taladrado, expulsa el núcleo de material automáticamente. Compatible con portabrocas que tienen orificio central de 8.0 mm. Longitudes disponibles de 130 a 266 mm para cubrir todos los rangos de profundidad de corte.

PILOTO CENTRADOR PLANO (FLAT PILOT PIN)

Piloto centrador sólido de perfil plano en uno o varios planos del cuerpo, para fácil inserción y extracción manual del portabrocas. El achatado lateral permite la circulación de fluido de corte alrededor del piloto centrador cuando se usa con sistemas de refrigeración interna. Disponible en Ø 6.34 mm para orificios de 6.35 mm, y en Ø 7.98 mm para orificios de 8.0 mm, con una amplia gama de longitudes para cualquier profundidad de corte.

PILOTO CENTRADOR RANURADO (GROOVE PILOT PIN)

Piloto centrador de perfil escalonado (Ø 7.98 / 6.34 / 5.3 mm) que permite su uso combinado: el extremo de mayor diámetro se asienta en el portabrocas con orificio de 8.0 mm, mientras que el cuerpo reducido encaja en cortadores con orificio de 6.35 mm. Ideal cuando se usan adaptadores que cambian el diámetro del orificio central, o cuando se necesita el mismo topín para dos configuraciones de equipo distintas. Longitudes de 127 a 252 mm.

¿Cómo seleccionar la longitud correcta del piloto centrador? La longitud del piloto centrador debe ser igual a la longitud total del portabrocas más la profundidad de corte del cortador anular, de modo que el extremo del piloto centrador sobresalga ligeramente por la punta del cortador anular. Para profundidades de corte estándar de 50 mm con portabrocas convencional, se requiere típicamente un piloto centrador de 100–130 mm. Para L de 75 mm, rango de 125–160 mm, y para L de 100 mm, rango de 150–180 mm. Siempre verificar que el piloto centrador sea compatible con el diámetro del orificio central del portabrocas (6.35 mm u 8.0 mm).

            PROCESO DE TRABAJO

SISTEMA COMPLETO EN 4 PASOS

El sistema de accesorios CumbresCut® sigue un flujo lógico desde el montaje hasta la expulsión del núcleo. Conocer cada paso asegura una operación segura y eficiente.

1

2

3

4

MONTAR EL PORTABROCAS

Insertar el portabrocas con su cono Morse en el husillo del taladro magnético. Aplicar el adaptador adecuado si la máquina tiene un tipo de interfaz diferente.

INSTALAR EL CORTADOR

Insertar el cortador anular en el portabrocas alineando el achatado del zanco Weldon con el tornillo opresor. Girar el manguito hasta confirmar el bloqueo con la marca verde.

INSERTAR EL PIN CENTRADOR

Colocar el piloto centrador por el canal central del cortador anular asegurándose de que el extremo sobresalga la punta de corte. Activar el flujo de refrigerante si se cuenta con refrigeración interna.

TALADRAR Y EXPULSAR

Al completar el orificio, el cortador anular libera el núcleo de material. El resorte del piloto centrador lo expulsa automáticamente. Detener la máquina y retirar el piloto centrador con el núcleo adherido.

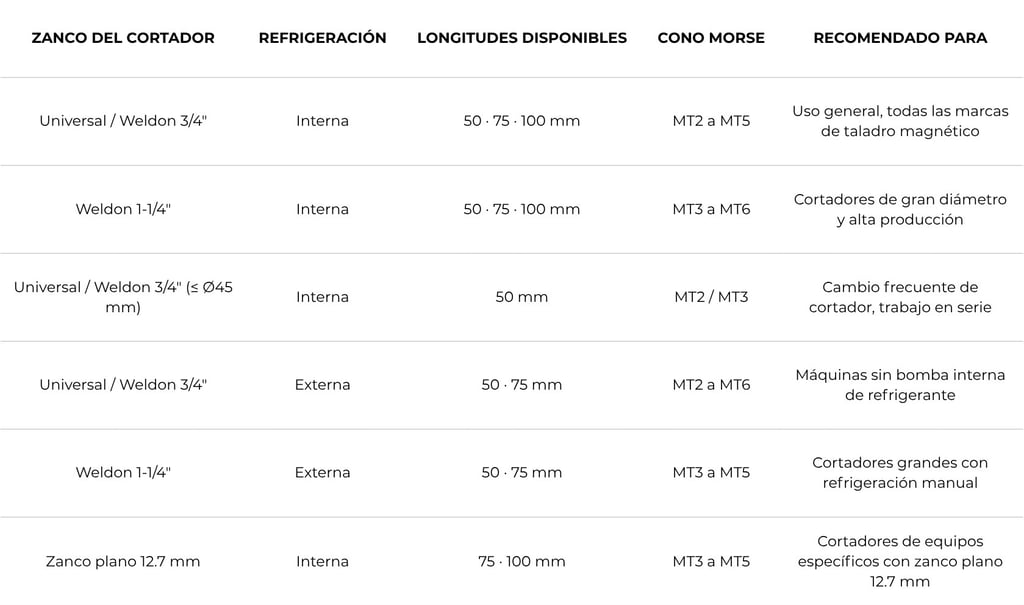

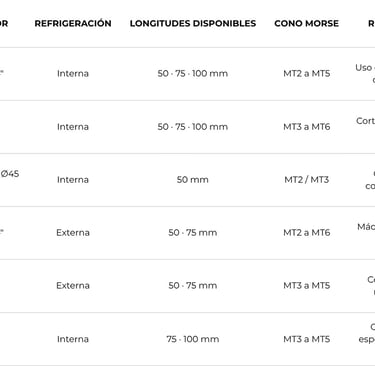

            GUÍA DE SELECCIÓN

TABLA DE COMPATIBILIDAD

Referencia rápida para identificar el portabrocas correcto según el tipo de sujeción del cortador, el sistema de refrigeración disponible en la máquina y la profundidad de corte requerida.
