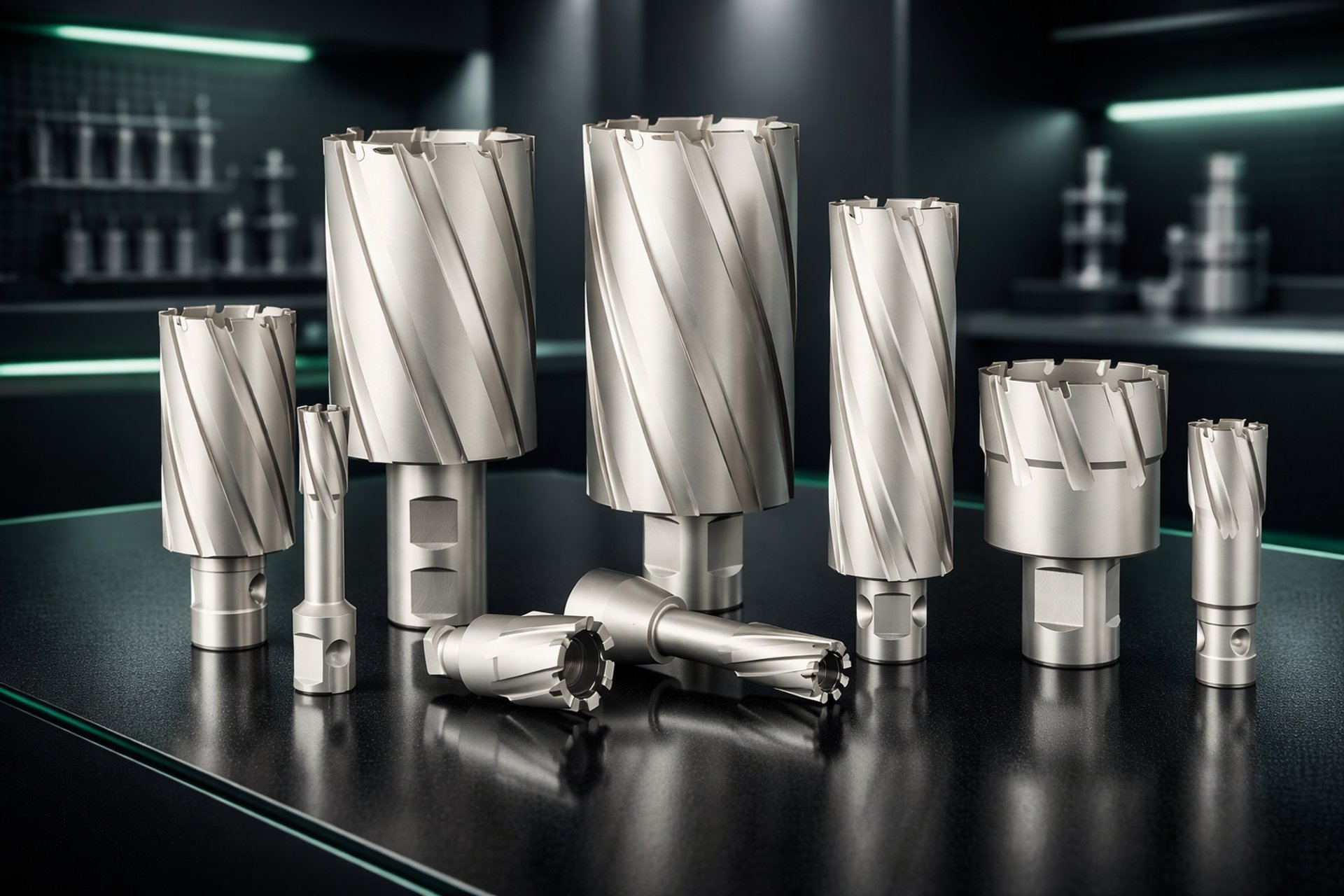

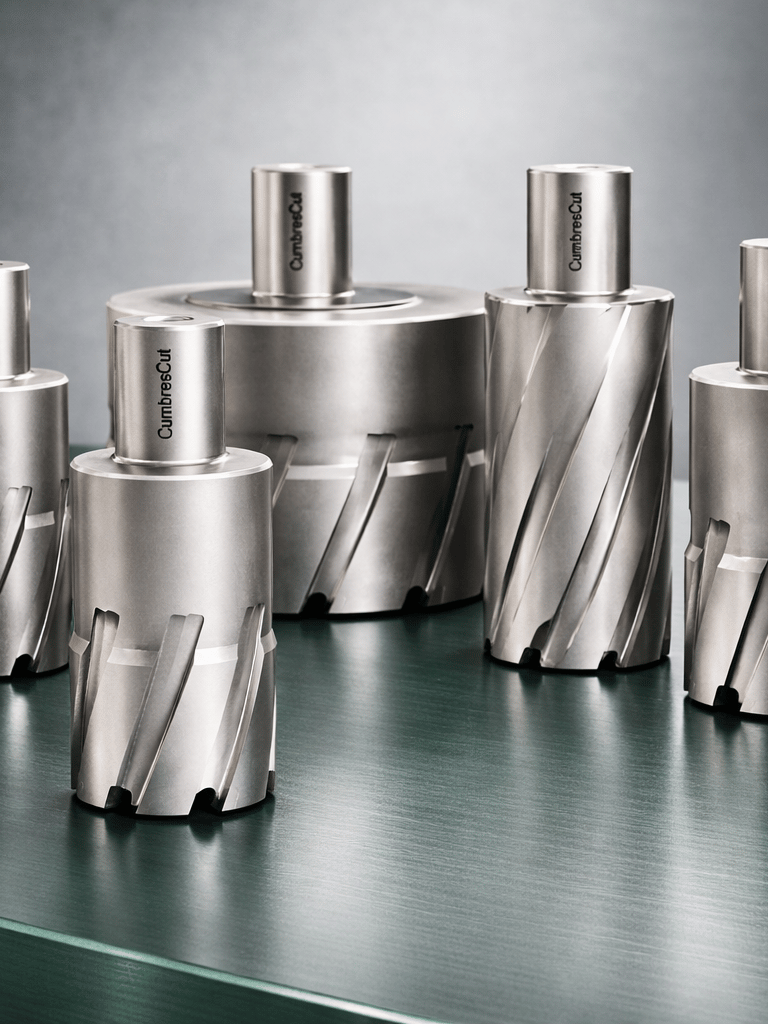

Cortadores anulares TCT

CUMBRESCUT®·

PERFORACIÓN INDUSTRIAL EN METAL

más rápido que broca espiral convencional

4 x

10 x

mayor vida útil vs. HSS en materiales duros

rango estándar disponible en stock

Ø 11 - 150

mm

Ø 1/2" - 6"

rango estándar disponible en stock

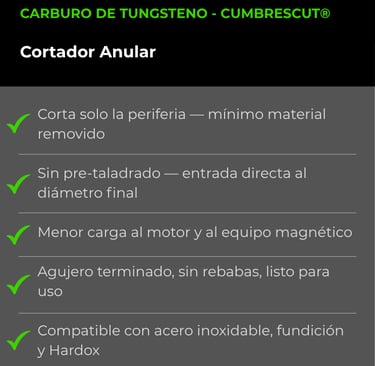

PRINCIPIO DE FUNCIONAMIENTO

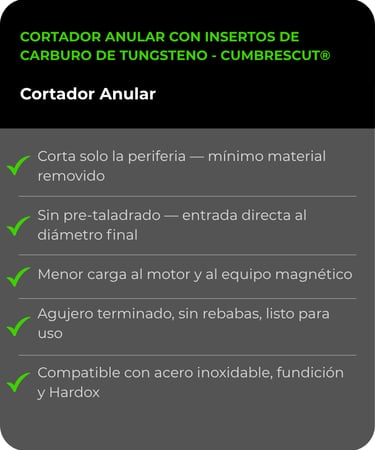

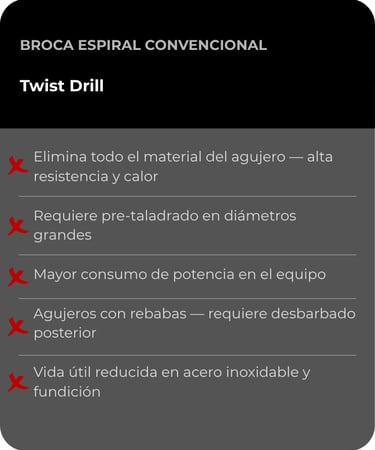

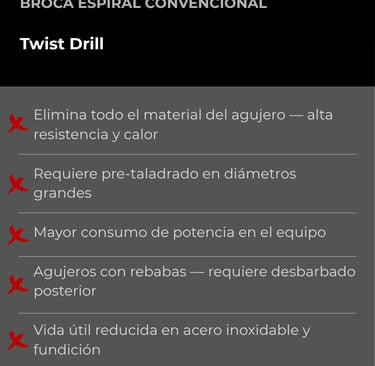

Por qué el corte anular supera a la broca convencional

A diferencia de una broca espiral que elimina todo el material del agujero, el cortador anular solo corta la periferia y deja un núcleo sólido intacto. Esto reduce hasta un 80% del material a remover, genera menos calor, exige menos potencia al equipo y produce el agujero hasta cuatro veces más rápido con mejor acabado superficial.

INGENIERÍA DEL PRODUCTO

Cuatro pilares técnicos del cortador anular con insertos de carburo de tungsteno CumbresCut®

Insertos de carburo de tungsteno brazados

Dientes Tungsteno de alta densidad unidos al cuerpo de acero tratado térmicamente. El carburo de tungsteno es el segundo material más duro en herramientas de corte — mantiene su filo en materiales donde el acero rápido (HSS) cede por calor y abrasión.

01

02

04

03

Geometría multi-corte para evacuación de viruta

El patrón de dientes de múltiple ángulo facilita la salida de chips durante la operación, reduce la fricción lateral y evita el atascamiento que genera sobrecalentamiento localizado.

Cuerpo de acero tratado térmicamente

La combinación de cuerpo endurecido y dientes de carburo distribuye las fuerzas de corte de manera uniforme, reduciendo la vibración y asegurando tolerancias consistentes a lo largo de toda la vida útil del cortador.

Vástago Weldon con dos planos de sujeción

El estándar Weldon 19mm (3/4") es el sistema de fijación industrial por excelencia para taladros magnéticos. Los dos planos aseguran que no haya deslizamiento axial ni rotacional bajo carga, garantizando precisión dimensional desde el primer agujero.

El piloto centrador — un componente crítico que no siempre se menciona

Cada cortador anular CumbresCut® se debe usar con un piloto centrador (centro guía). Cumple tres funciones: (1) centra el cortador anular sobre la marca de golpe de granete antes de iniciar, (2) conduce el aceite de corte al interior de la perforación para lubricación continua, y (3) expulsa el núcleo de acero (slug) al finalizar el agujero. Un piloto centrador desgastado o sin resorte suficiente es la causa más común de slugs atascados dentro del cortador anular.

PARÁMETROS DE OPERACIÓN

Velocidades de corte recomendadas por diámetro

El principio es constante: a mayor diámetro, menor RPM. El carburo puede correr más rápido que el HSS, pero la velocidad perimetral del diente (metros/minuto) debe mantenerse dentro del rango óptimo. Operar fuera de este rango es la causa principal de insertos quemados y quebrados. Favor de ver en el catálogo de producto la tabla de velocidades recomendadas RPM para cada diámetro.

REGLA DE ORO PARA LUBRICACIÓN

El aceite de corte no es opcional — es parte del proceso. Aplicado a través del piloto centrador o externamente, reduce la temperatura de los insertos, mejora la evacuación de viruta y puede duplicar la cantidad de agujeros por cortador. En trabajos aéreos (overhead), use pasta de corte en lugar de aceite líquido para evitar daños al motor del equipo magnético.

COMPATIBILIDAD CON EQUIPO

Tipos de vástago disponibles

Los cortadores anulares CumbresCut® están disponibles en los tipos de vástago estándar de la industria, garantizando compatibilidad con las principales marcas de taladros magnéticos del mercado.

ESTÁNDAR

Weldon 3/4" (19mm)

Dos planos de sujeción. Para diámetros hasta 65mm.

DIÁMETROS GRANDES

Weldon 1-1/4" (31.75mm)

Para cortadores sobre 65mm de diámetro. Mayor superficie de contacto para manejo de torques elevados en producciones intensivas.

CAMBIO RÁPIDO

Universal

Un plano y tres ranuras para conexión rápida.

En Herramientas Cumbres, también fabricamos cortadores anulares CumbresCut® con otros tipos de vástagos, para equipos de taladros magnéticos con diferentes entradas. Favor de preguntar por estas.

PROTOCOLO PROFESIONAL

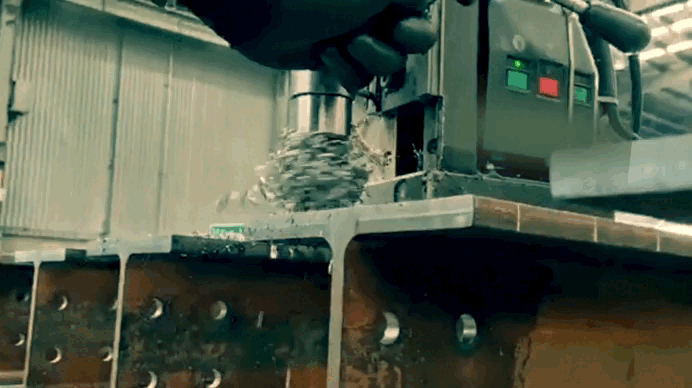

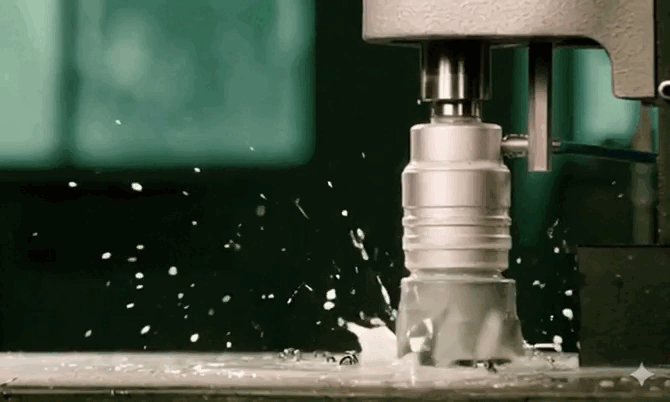

Operación correcta en taladro magnético

01

Prepare la superficie y marque el centro con granete

El piloto centrador requiere una depresión marcada para centrar con precisión. Limpie escama, óxido o recubrimiento en el punto de perforación — el electroimán necesita contacto directo con el acero para asegurar la fuerza de adherencia requerida.

_________________________________________________

Verifique la adherencia del electroimán antes de iniciar

El taladro magnético debe adherirse con firmeza. Nunca opere si el electroimán está sobre recubrimientos gruesos, superficies curvas fuera de radio o en posición vertical sin verificar la fuerza. Un desprendimiento a plena velocidad es la causa más frecuente de rotura de insertos de carburo de tungsteno.

02

_________________________________________________

Ajuste las RPM según el diámetro del cortador

Consulte la tabla de velocidades antes de iniciar. En materiales de alta dureza (inoxidable, fundición, Hardox), manténgase en el límite inferior del rango para proteger los insertos de carburo de tungsteno.

_________________________________________________

03

Aplique aceite de corte desde el inicio

Antes del primer contacto del cortador con el material. El aceite reduce la temperatura de la zona de corte desde los primeros segundos — esperar a que "se caliente" ya genera desgaste prematuro en los dientes de carburo de tungsteno.

_________________________________________________

04

Avance constante y sin presión excesiva — retire el slug con cuidado

Al completar el agujero, el piloto centrador expulsa el núcleo automáticamente. Si el slug no sale, no lo fuerce con la herramienta en movimiento — deténgase, retire el cortador anular y use unos alicates o toque suavemente el lateral. Un slug atascado suele indicar falta de lubricante o refrigeración insuficiente.

05

SECTORES DE APLICACIÓN

Industrias que dependen del cortador anular con insertos de carburo de tungsteno CumbresCut®

Estructuras metálicas y acero estructural

Vigas, columnas, perfiles y placas. El carburo de tungsteno maneja el acero estructural, incluyendo grados de alta resistencia donde el HSS pierde rendimiento.

Industria naval y offshore

Cascos, cubiertas y estructuras marinas donde el acero tratado, inoxidable y corrugado es común. El carburo de tungsteno mantiene rendimiento en materiales con oxidación superficial.

Ferroviaria

Rieles, placas de anclaje y estructuras de vía. El acero ferroviario es uno de los materiales más duros — carburo de tungsteno es la única elección viable para producción continua.

Construcción industrial y oil & gas

Tanques, tuberías, estructuras de plantas y equipos. Compatible con los taladros magnéticos portátiles para trabajo en campo sin restricciones de orientación.

Fabricación y talleres metalmecánicos

Producción en serie de componentes metálicos donde el costo por agujero y el tiempo de ciclo son métricas críticas de productividad.

Automotriz y aeronáutica

Chasis, bastidores y componentes estructurales donde la precisión dimensional del agujero es no negociable y el retrabajo no es una opción.

PROTEJA SU INVERSIÓN

Errores que reducen prematuramente la vida útil

Operar sin lubricante

El calor sin refrigeración vitrifca y desprende los insertos de carburo. En seco, la vida del cortador se reduce drásticamente desde la primera operación.

x

x

x

x

x

x

Exceder las RPM del diámetro

La velocidad perimetral excesiva genera calor concentrado en el filo. Consulte la tabla de velocidades — más RPM no significa más velocidad de producción.

Electroimán con adherencia insuficiente

Un desprendimiento en operación rompe insertos instantáneamente. Siempre verifique la fuerza de adherencia antes de iniciar y limpie la superficie de trabajo.

Usarlo sobre superficies curvas

Los tubos y perfiles curvos generan carga lateral sobre los dientes. Para tubería, se requiere dispositivo de sujeción específico — el inserto de carburo de tungsteno es más sensible que el HSS a este tipo de carga.

Piloto centrador sin resorte funcional

Un piloto centrador desgastado o con resorte vencido deja slugs atascados dentro del cortador anular. Inspeccione el piloto centrador antes de cada uso — es una pieza de consumo que debe reemplazarse.

Presión de avance excesiva

El cortador anular trabaja con su propio peso más presión moderada. Forzarlo produce vibración, flexión del vástago y rotura prematura de insertos.

Alto Inventario disponible en medidas estándar

Disponibilidad

que respalda

tu operación

En producción industrial, esperar semanas por una herramienta no es aceptable. Por eso mantenemos inventario activo en las medidas estándar del mercado.

Entrega inmediata en la mayoría de los casos

Medidas especiales con tiempo s de entrega cortos y razonables (menores a 2 semanas en la gran mayoría de los casos)

Gran variedad disponible en profundidades de corte 35, 50, 75, 100 y 150 mm, así como en medidas de 1-3/8", 2", 3" y 4".

Asesoría técnica incluida para selección de medida, vástago correcto y estilo de cortador anular

SEGURIDAD EN OPERACIÓN

Equipo de protección requerido

El taladro magnético genera torques elevados al iniciar y al liberar el agujero. Los fragmentos metálicos de alta temperatura son el riesgo principal durante la operación.

Lentes de alto impacto

Verificación de electroimán antes de iniciar

Guantes anticorte

Protección auditiva

No bloquear el giro libre del husillo

Alejar manos del cortador anular en rotación

Cortadores Anulares con Insertos de Carburo de Tungsteno

Diseñados para producción continua en estructuras metálicas, industria naval, ferroviaria, automotriz y fabricación pesada. Velocidad real, agujero limpio, costo por perforación bajo.
