Brocas Avellanadoras

             CUMBRESCUT®

· HERRAMIENTAS DE CORTE

BROCAS

AVELLANADORAS

HSS

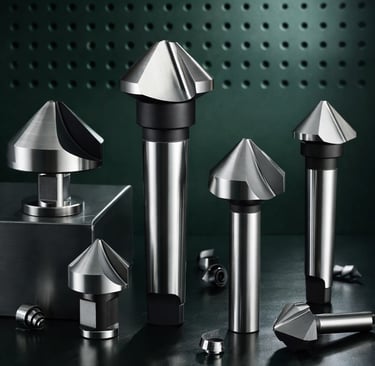

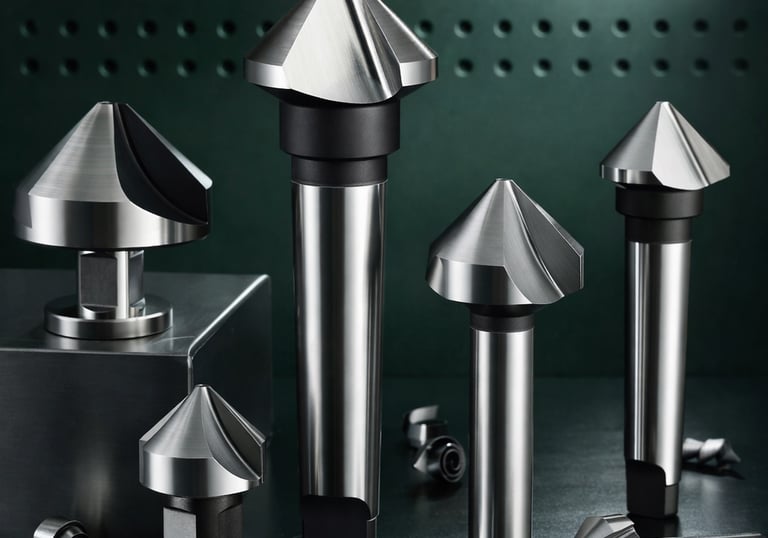

Avellanadores de acero de alta velocidad M2 (HSS) fabricados bajo la norma DIN 335C, con 3 filos de corte de alta capacidad para un avellanado limpio, desbarbado y biselado de precisión en acero, aluminio, cobre y más. Disponibles con zanco recto, sujeción Weldon de 3/4" y cono Morse.

NORMA DIN 335C

HSS · M2

3 FILOS DE CORTE

ÁNGULOS 60° · 82° · 90° · 120°

ZANCO RECTO

TRIÁNGULO · PARA TALADROS CONVENCIONALES

ÁNGULO

90°

DIÁMETRO

Ø 4.3 – 31 mm

MATERIAL

HSS

SUJECIÓN WELDON 3/4"

PARA TALADROS MAGNÉTICOS

ÁNGULO

90°

DIÁMETRO

Ø 25 – 55 mm

ZANCO

Ø 19.05 mm

CONO MORSE

PARA TALADROS DE COLUMNA Y CENTROS DE MAQUINADO

ÁNGULO

60° / 90°

DIÁMETRO

Ø 20 – 80 mm

MT

MT2 - MT4

3 FILOS DE CORTE

Triple filo de corte para mayor capacidad de evacuación de viruta, acabados más limpios y mayor estabilidad en la operación.

NORMA DIN 335C

Fabricación bajo estándar DIN 335C, garantizando dimensiones y ángulos compatibles con tornillos de cabeza avellanada ISO y DIN.

MATERIAL HSS M2

Acero rápido superduro M2 con excelente resistencia al desgaste y al calor, tratado térmicamente para máxima durabilidad en producción.

MULTI-SUJECIÓN

Disponibles en zanco triangular, zanco recto cilíndrico, sujeción Weldon 3/4" y cono Morse, para adaptarse a cualquier tipo de máquina.

             LÍNEAS DE PRODUCTO

SERIES DISPONIBLES

Cada serie está diseñada para un tipo de sujeción, ángulo de trabajo y aplicación específicos. Selecciona la que corresponde a tu equipo y requerimiento de corte.

HSS · ZANCO TRIANGULAR · 3 FILOS

90°

HSS · ZANCO TRIANGULAR · SELECCIÓN

60°

120°

HSS · ZANCO TRIANGULAR · 3 FILOS

• Zanco triangular para sujeción segura en mandril sin deslizamiento

• Permite también el avellanado de orificios (counterbore)

• Compatible con taladros de banco, taladros de columna, taladros magnéticos con adaptador de chuck broquero y taladros eléctricos portátiles

• Compatibilidad con tornillos ISO 2009/2010/7046/7047 y DIN 7991

• Ángulo de 60° para avellanado más profundo y biselado especial en aplicaciones de unión estructural

• Ideal para preparación de juntas de soldadura y bordes en lámina metálica

• Zanco triangular para agarre firme en cualquier mandril

• 4 medidas clave disponibles para los tamaños de mayor demanda

• Ángulo de 120° para desbarbado suave de bordes en materiales no ferrosos y plásticos

• Ángulo plano que minimiza el agresividad del corte, reduciendo astillamientos en materiales blandos

• Adecuado también para aluminio, cobre y materiales blandos que requieren acabados delicados

• 7 medidas disponibles para el rango más común de diámetros

90°

HSS · ZANCO TRIANGULAR LARGO · 3 FILOS

• Longitud extendida (85–118 mm) para alcanzar zonas de difícil acceso o perfiles con profundidad mayor

• Zanco largo triangular ideal para trabajo en piezas profundas, tubería o estructuras metálicas de mayor espesor

• Permite también el avellanado de orificios (counterbore)

• Compatible con tornillos ISO y DIN 7991

• Fabricada con acero pulvimetalúrgico de alto rendimiento (HSS-PM) para mayor dureza, resistencia al calor y vida útil superior a los grados HSS convencionales

• Recomendada para corte en materiales difíciles: acero de alta resistencia

• Filos rectificados con precisión para una entrada de corte más suave y acabado superficial de mayor calidad

• Rango dimensional para aplicaciones más exigentes

90°

90°

HSS · ZANCO TRIANGULAR EXTRA LARGO · 3 FILOS

HSS · ZANCO CILÍNDRICO · 3 FILOS

• Longitud extra larga (154–164 mm), la mayor del catálogo HSS con zanco triangular

• Diseñado específicamente para normas DIN 74 y DIN 75 de avellanado en perfiles y estructuras de mayor profundidad

• Incluye capacidad de counterbore para mayor versatilidad en producción

• Especialmente útil en estructuras metálicas, herrería industrial y pailería pesada

• Zanco cilíndrico para uso en chuck broquero convencional o en taladros magnéticos con adaptador de chuck

• Mayor rango de diámetros de esta familia, llegando hasta Ø 40 mm

• Compatible con tornillos ISO y DIN 7991 en la mayoría de medidas

• Disponible también en versión sistema inglés (pulgadas) — serie con ángulo de 82°

90°

90°

90°

HSS · SUJECIÓN WELDON DE 3/4" · 3 FILOS

HSS · CONO MORSE · 3 FILOS

POLVO DE ACERO · ZANCO TRIANGULAR · 3 FILOS

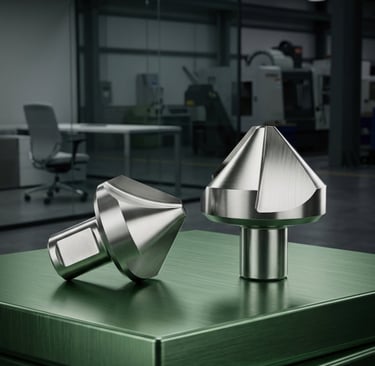

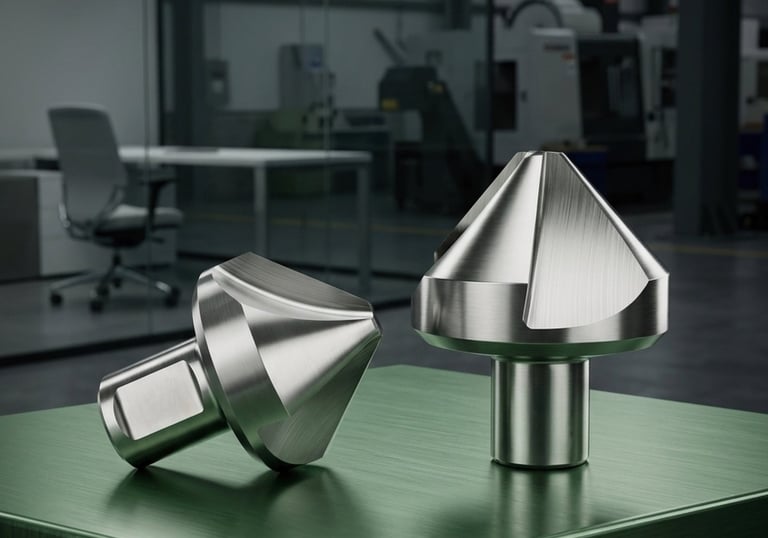

• Sujeción Weldon estándar de 3/4" (19.05 mm) para uso directo en taladros magnéticos sin adaptadores adicionales

• El tornillo opresor del eje Weldon garantiza sujeción rígida y sin vibración a altas cargas

• Ángulo de 90° ideal para avellanado de tornillos métricos en estructuras de acero estructural, naval y metalmecánica

• Disponible también en sistema inglés (pulgadas) y en 82° para tornillos americanos

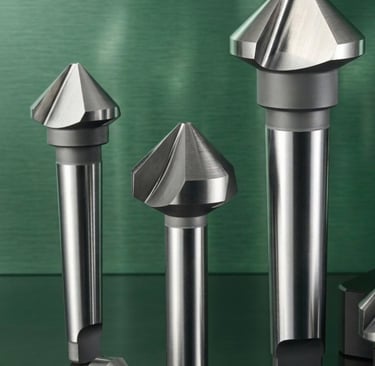

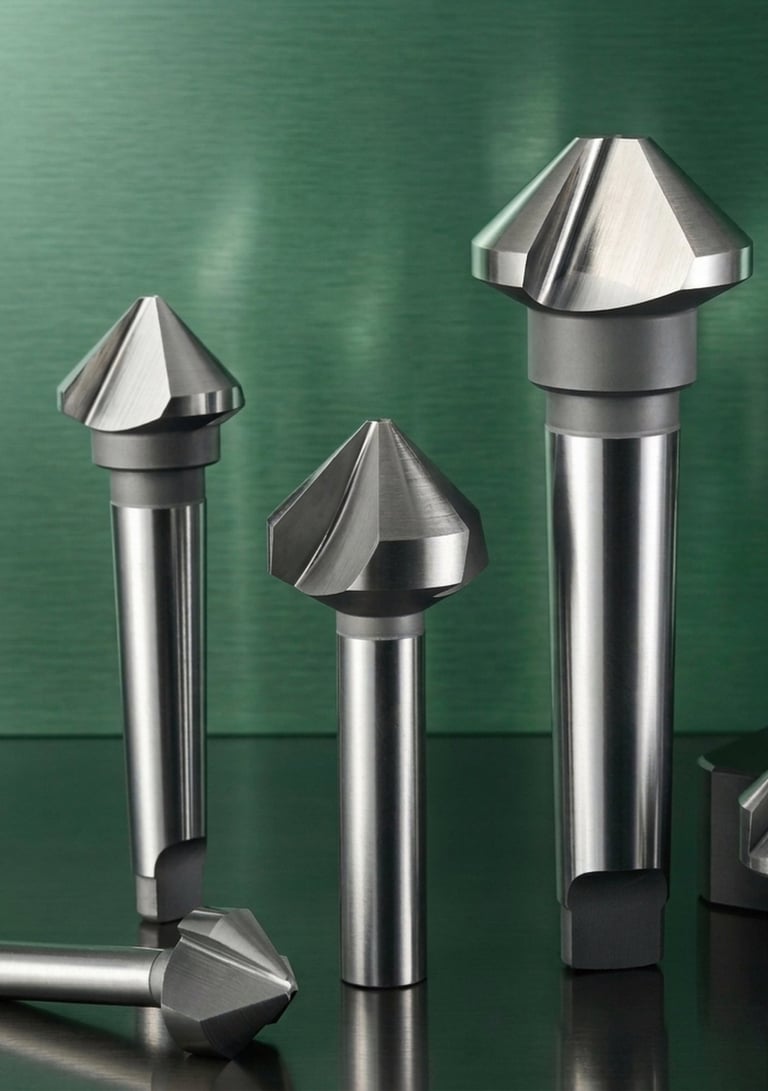

• Zanco cónico Morse para montaje directo en taladros de columna, tornos y centros de maquinado

• Acoplamiento cónico de alta precisión normalizado bajo DIN — transmisión de torque sin vibración

• Disponible en MT2, MT3 y MT4 para adaptarse a distintos tamaños de máquina

• Disponible en 60° para biselado y preparación de junta de soldadura en diámetros grandes

Ø 4.3 – 31 mm

Ø 6.3 – 25 mm

Ø 6.3 – 25 mm

Ø 6.3 – 25 mm

Ø 6.3 – 25 mm

Ø 6 – 40 mm

Ø 25 – 55 mm

Ø 20.5 – 80 mm

Ø 6.3 – 31 mm

Nota sobre sistema inglés: Contamos también con versiones en sistema imperial (pulgadas) de los avellanadores con zanco recto (ángulo 82°) y con sujeción Weldon (ángulo 82°), para compatibilidad con tornillos de cabeza avellanada de norma americana utilizados en equipo industrial y aplicaciones de construcción naval y automotriz.

             COMPATIBILIDAD DE EQUIPO

¿QUÉ EQUIPO NECESITAS?

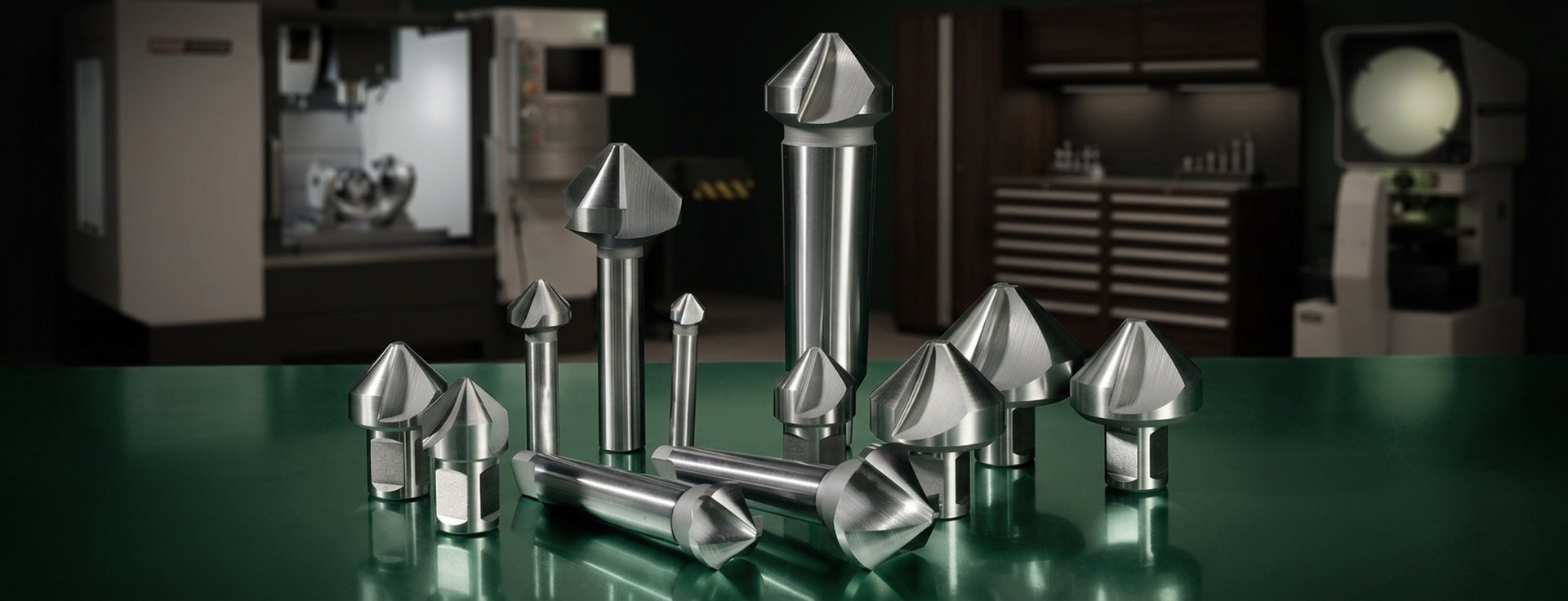

Los avellanadores CumbresCut® están diseñados para tres entornos de trabajo distintos. Identifica tu equipo y elige la sujeción correcta.

TALADRO MAGNÉTICO

SUJECIÓN WELDON 3/4" · DIRECTO

Los avellanadores con sujeción Weldon de 3/4" (19.05 mm) se montan directamente en el husillo del taladro magnético, exactamente igual que un cortador anular. La sujeción Weldon con tornillo opresor garantiza rigidez total y evita el deslizamiento a cualquier velocidad, ofreciendo la máxima estabilidad para avellanar sobre estructuras metálicas en campo o en taller.

TALADRO CONVENCIONAL

ZANCO RECTO · CHUCK BROQUERO

Los avellanadores con zanco recto (cilíndrico) o zanco triangular se sujetan en el mandril del taladro eléctrico convencional, el taladro de banco o el taladro de columna. El zanco triangular evita el giro dentro del mandril bajo cargas de corte; el zanco cilíndrico requiere ajuste firme del mandril. También pueden usarse en taladros magnéticos que cuenten con el adaptador de chuck broquero CumbresCut® instalado.

MÁQUINA HERRAMIENTA

CONO MORSE · TORNO / CENTRO DE MAQUINADO

Los avellanadores con cono Morse se montan directamente en el husillo de tornos, taladros de columna y centros de maquinado que acepten cono Morse MT2, MT3 o MT4. El acoplamiento cónico proporciona centrado automático, transmisión de par sin vibraciones y desmontaje rápido con cuña. Ideales para producción en serie donde se requiere precisión dimensional y alta repetitividad.

             COMPATIBILIDAD DE MATERIAL

MATERIALES DE TRABAJO

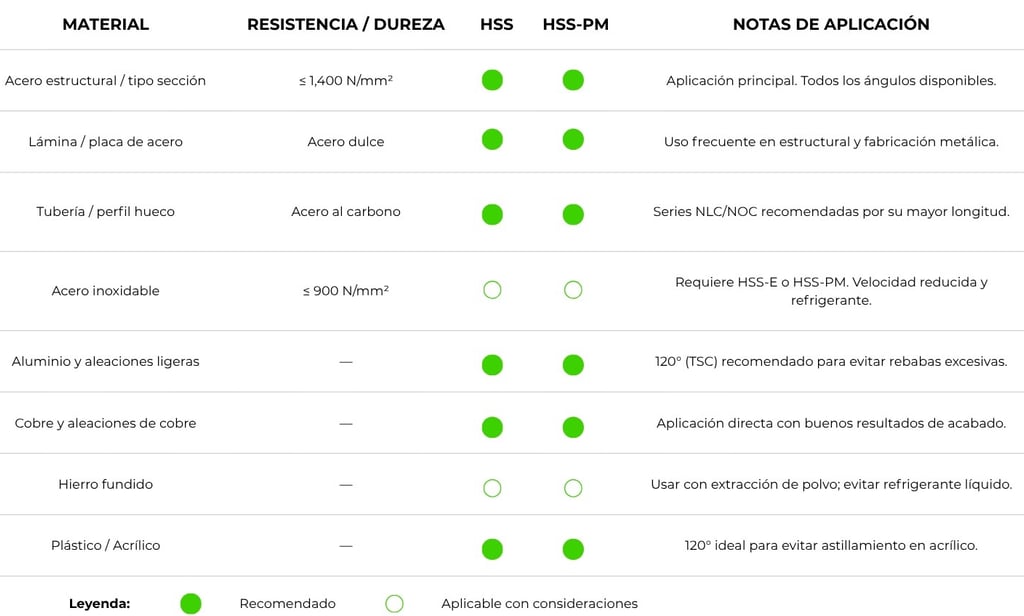

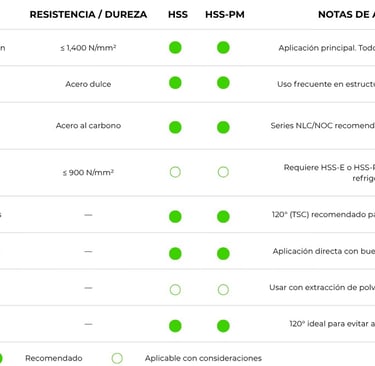

Guía de aplicación para los avellanadores HSS CumbresCut® según tipo de material y resistencia.

             APLICACIONES INDUSTRIALES

USOS PRINCIPALES

El avellanador es una herramienta multifuncional con aplicación directa en los procesos de fabricación metálica, ensamble estructural y maquinado de producción.

AVELLANADO DE TORNILLOS

Preparación del alojamiento cónico para tornillos de cabeza plana avellanada (ISO 7046, DIN 7991), logrando que la cabeza quede al ras o por debajo de la superficie de trabajo.

DESBARBADO DE ORIFICIOS

Eliminación de rebabas y bordes filosos generados al barrenar, tornear o troquelar. Mejora la seguridad de manejo de la pieza y la calidad del ensamble.

BISELADO / CHAFLÁN

Creación de chaflanes en la entrada de orificios o en bordes de placas para preparación de juntas de soldadura, eliminación de aristas vivas o mejora estética de la pieza.

COUNTERBORE (AVELLANADO PLANO)

Ampliación del diámetro superior de un orificio para alojar cabezas de tornillo hexagonales o de socket, disponible en series con esta capacidad específica.

ESTRUCTURAL Y PAILERÍA

Avellanado en campo con taladro magnético (series Weldon) en perfiles IPS, placas base, conexiones atornilladas en estructuras de acero y trabajo en calderería.

AUTOMOTRIZ Y NAVAL

Avellanado de orificios en chasis, carrocería y estructuras navales, donde se requiere compatibilidad con tornillos en sistema inglés — cubierto por las series en pulgadas 82°.

PRODUCCIÓN EN SERIE

Las series con cono Morse son la elección natural para operaciones repetitivas en torno, taladro de columna o centro de maquinado, con cambio rápido y centrado automático.

MATERIALES DIFÍCILES

La serie HSS-PM (polvo de acero) extiende la aplicación a aceros de alta resistencia y materiales que superan la capacidad del HSS convencional.
