Mini cortadores anulares HSS (acero de alta velocidad)

CUMBRESCUT® · CORTADORES PARA TALADRO CONVENCIONAL Y LÁMINA DELGADA

Mini Cortador
Anular HSS
Pared Delgada

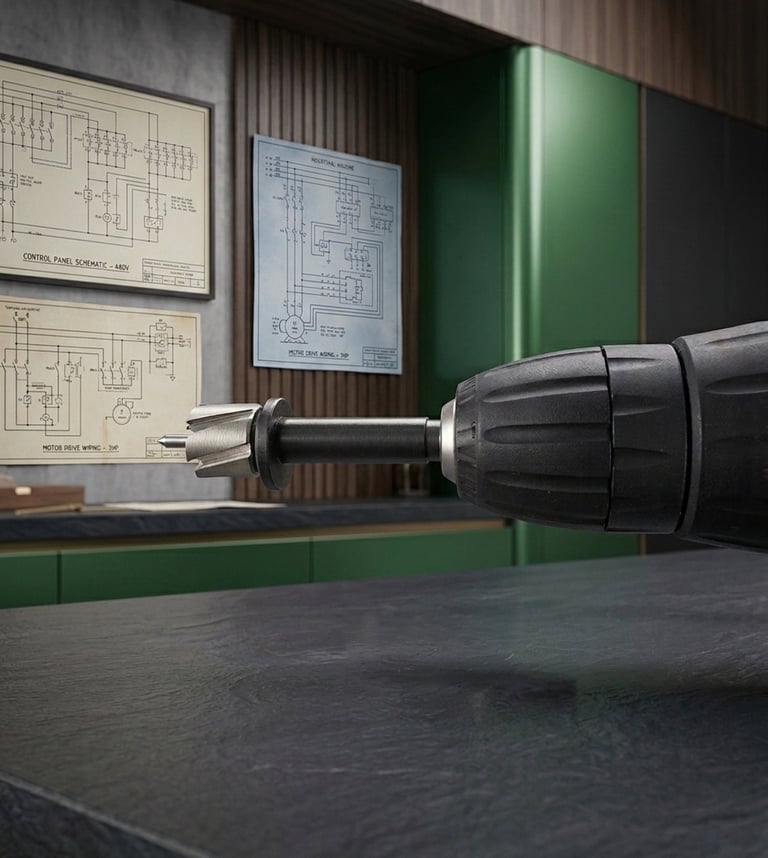

Mini Cortador anular HSS compacto con vástago roscado y arbor especial. Diseñado para usarse con taladro eléctrico de mano convencional — sin necesidad de taladro magnético. Perforaciones limpias desde Ø 6 mm en lámina, tubo, acero inoxidable, aluminio y materiales no ferrosos.

Ø 6–38 mm

rango completo
en un sistema

profundidad de corte útil

L 21 mm

HSS

acero de alta velocidad premium

Compatible con:

taladro eléctrico de mano

taladro inalámbrico

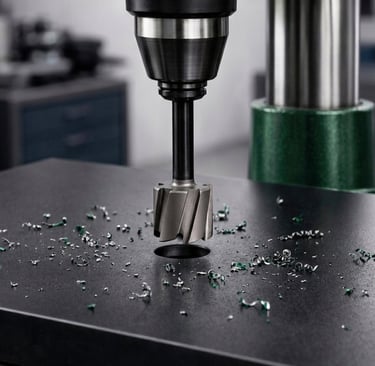

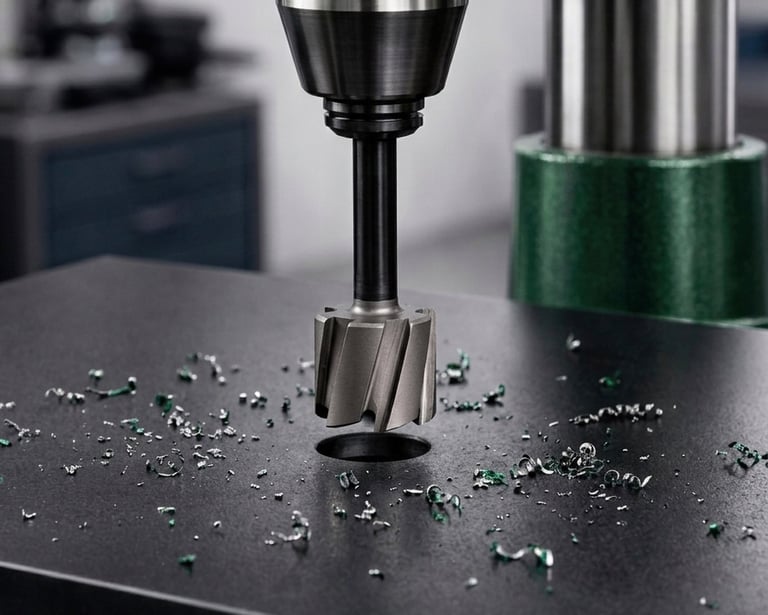

taladro de banco

taladro impacto (solo rotación)

LA HERRAMIENTA QUE LLENA EL VACÍO

Cuando no se tiene taladro magnético pero se necesita un agujero limpio

El taladro magnético es la herramienta ideal para cortadores anulares — pero no siempre está disponible. El mini cortador anular CumbresCut® resuelve exactamente esa situación: lleva la tecnología del corte anular periférico al taladro eléctrico convencional, con un sistema de arbor especial con resorte que centra, guía y expulsa el núcleo automáticamente.

SIN ESTE CORTADOR

Broca espiral convencional en lámina

CUMBRESCUT® MINI CUTTER

Corte anular periférico en lámina

Agujero con rebabas — requiere desbarbado posterior

La lámina se deforma al atravesarla ("campana")

Elimina todo el material — mayor resistencia y vibración

Pre-taladrado necesario en diámetros grandes

La lámina gira con la broca al atravesar — riesgo real

Agujero limpio y sin rebabas desde el primer intento

La abrazadera especial sujeta la lámina durante el corte

Corta solo el perímetro — menos resistencia y vibración mínima

Sin pre-taladrado — entrada directa al diámetro final

Pin piloto centra, guía y expulsa el núcleo automáticamente

✓

✓

✓

✓

✓

X

X

X

X

X

SISTEMA DE CORTE

Por qué este cortador es diferente a una sierra de corona convencional

Una sierra de corona (hole saw) corta de forma similar, pero el mini cortador anular tiene diferencias técnicas importantes en geometría, material y sistema de expulsión que se traducen en mejor rendimiento real en campo.

Geometría de doble capa de corte

Los dientes están diseñados con corte en dos capas (two-layer cutting) que reduce la resistencia al avance, mejora la evacuación de viruta y genera menos vibración durante la perforación — especialmente notable en láminas delgadas donde la vibración es el problema principal.

HSS de alta dureza con tratamiento especial

Fabricado en acero de alta velocidad superhardened (HSS) con excelente resistencia a la abrasión. La ranura helicoidal en toda la longitud activa asegura la evacuación continua de la viruta durante la perforación profunda.

Vástago roscado + arbor con resorte interno

El sistema de montaje roscado es el diferenciador clave: permite usar el cortador en cualquier taladro convencional. El arbor tiene un resorte interno que mantiene presión constante sobre el pin piloto durante toda la perforación — esto es lo que permite la expulsión automática del núcleo.

Abrazadera para lámina delgada

El sistema incluye una abrazadera específica para lámina delgada que se coloca sobre la pieza antes de perforar, evitando que la lámina se doble o deforme al completar el agujero — el problema más frecuente al perforar lámina con brocas convencionales.

01

03

02

04

SISTEMA DE MONTAJE

Dos configuraciones de arbor según el rango de diámetro

El mini cortador no se monta directamente en el chuck del taladro. Requiere un arbor especial con vástago roscado — este sistema es el que da estabilidad al corte y permite la expulsión automática del núcleo.

1 Arbor con vástago roscado (cuerpo principal)

2 Arandela plana (washer plana)

3 Arandela estabilizadora

4 Pin piloto con punta cónica 60°

5 Bola de acero (mecanismo de resorte)

6 Resorte espiral de compresión

7 Tornillo de ajuste de profundidad (M8×6)

8 Llave Allen 4 mm

Ø 6 – 20 mm

Vástago 6.35 mm (1/4") · Rosca 3/8"-24UNF

Ø 21 – 38 mm

Vástago 12.7 mm (1/2") · Rosca 1/2"-20UNF

1 Arbor con vástago roscado (cuerpo principal)

2 Arandela hexagonal

3 Pin piloto plano (flat pilot pin)

4 Tornillo de sujeción M6×6

5 Resorte espiral de compresión

6 Tornillo de ajuste M8×6

El vástago 1/2" requiere chuck de 1/2" en el taladro o adaptador

AJUSTE DE PROFUNDIDAD DE CORTE

El tornillo de ajuste en la cola del arbor permite regular la profundidad de corte y la tensión del resorte del pin. Antes de perforar, use la llave Allen incluida para ajustar la profundidad al espesor del material. Un resorte sin tensión suficiente no expulsará el núcleo al terminar — este es el ajuste más importante antes de cada trabajo.

RANGO DE TRABAJO

Profundidades de corte y espesores máximos

El mini cortador anular está optimizado para materiales de pared delgada. Los espesores máximos recomendados varían según el material y se establecen para garantizar el mejor acabado sin deformación.

Ø 6 – 20 mm

Profundidad de corte: 21 mm (6–12 mm) / 15.5 mm (13–20 mm)

Diámetros pequeños para lámina metálica, tubería ligera e instalaciones eléctricas. La profundidad de 21 mm cubre materiales laminados, paneles compuestos y estructuras de pared delgada.

Ø 21 – 38 mm

Profundidad de corte: 20.5 mm

Diámetros medianos para perforaciones de paso de tubería, cajas de instalaciones y aberturas estructurales en chapa gruesa. El vástago de 12.7 mm garantiza mayor estabilidad en diámetros grandes.

MATERIALES COMPATIBLES

Rango de aplicación y espesores máximos recomendados

Acero dulce

Lámina, perfil y estructura ligera · Sin límite de espesor en el rango del cortador

Acero inoxidable

Hasta 10 mm espesor · Velocidad reducida recomendada

Aluminio

Hasta 5 mm · Mayor velocidad de corte posible

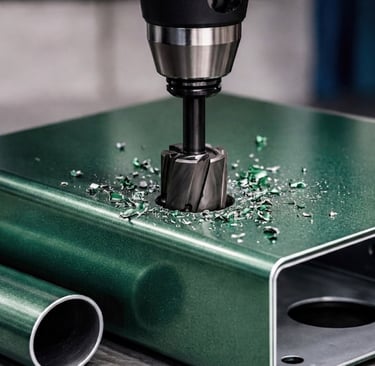

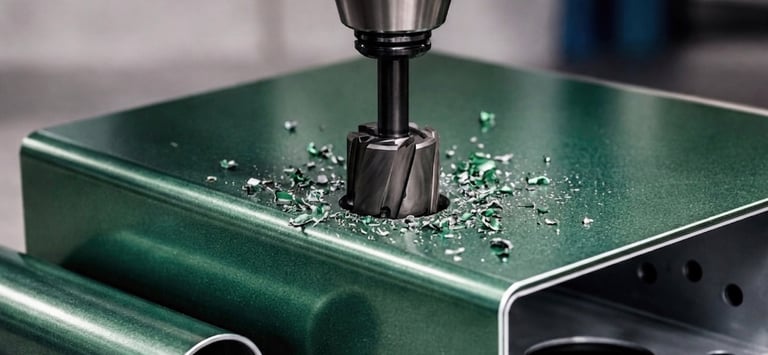

Tubo y perfil

Hasta 10 mm de pared · Perfiles huecos y tubería

Acero I / IPN

Hasta 1,400 N resistencia · Estructura metálica ligera

Latón y cobre

Hasta 10 mm · Materiales de fontanería e instalaciones

PVC / Plásticos

Hasta 10 mm · Techos, canaletas y paneles

Materiales laminados

Hasta 10 mm · Paneles compuestos y tablas de trabajo

PARÁMETROS DE OPERACIÓN

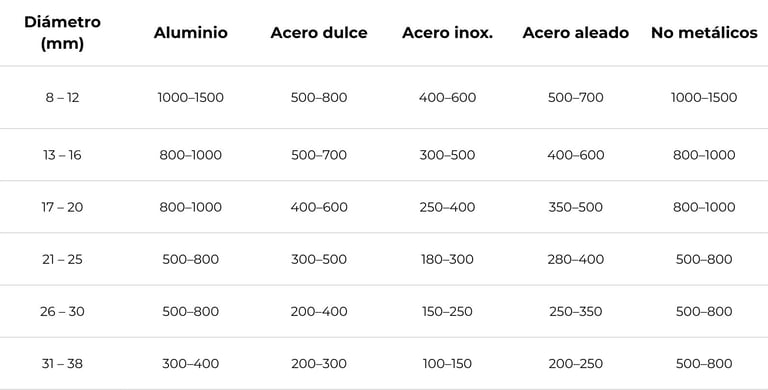

Velocidades recomendadas por material y diámetro

Al igual que en los cortadores anulares estándar, la RPM correcta es el factor más importante para la calidad del agujero y la vida del cortador. Las láminas delgadas requieren RPM mayores que el acero grueso.

VELOCIDAD DE PARTIDA

Comience siempre en el límite inferior del rango de RPM durante los primeros 0.5 mm de penetración. Una vez que el cortador haya iniciado el corte y el pin piloto esté guiando, puede aumentar al rango normal. En acero inoxidable, mantenga siempre el límite inferior y aplique aceite de corte desde el primer contacto.

MODO DE USO

Protocolo de operación paso a paso

Ajuste la profundidad de corte con la llave Allen incluida

Gire el tornillo de cola del arbor en sentido horario para ajustar la profundidad máxima de corte y la tensión del resorte del pin piloto. El ajuste debe corresponder al espesor del material — no deje el resorte sin tensión ni lo ajuste más allá del espesor necesario.

ANTES DE CADA PERFORACIÓN

_________________________________________________

01

_________________________________________________

Marque el centro del agujero con granete

El pin piloto necesita una pequeña depresión para centrar con precisión antes de iniciar el corte. Sin la marca del granete, el pin resbala y el cortador puede desviarse en los primeros milímetros.

En lámina delgada: coloque la abrazadera de sujeción sobre la pieza

La abrazadera especial incluida en el sistema sujeta la lámina durante el corte y evita que se deforme al atravesar. Es el componente más importante para obtener agujeros limpios en chapa fina — sin ella, la lámina se "campanea" al salir el cortador.

SOLO PARA LÁMINA Ø 6–20 MM

_________________________________________________

Inicie lentamente — avance normal tras 0.5 mm de profundidad

Los primeros 0.5 mm son la fase de centrado. La presión de avance debe ser mínima. Una vez que el cortador haya encajado en la pieza, puede aumentar la velocidad de avance a la cadencia normal. En materiales duros, aplique aceite antes del primer contacto.

_________________________________________________

Al completar el agujero, el resorte expulsa el núcleo automáticamente

Durante la perforación, el resorte del arbor se comprime progresivamente. Al atravesar el material, la fuerza acumulada del resorte expulsa el núcleo (slug) a través del pin piloto. Si el núcleo no sale, el tornillo de ajuste puede necesitar más tensión.

02

03

04

05

APLICACIONES

Dónde el mini cortador anular es la herramienta correcta

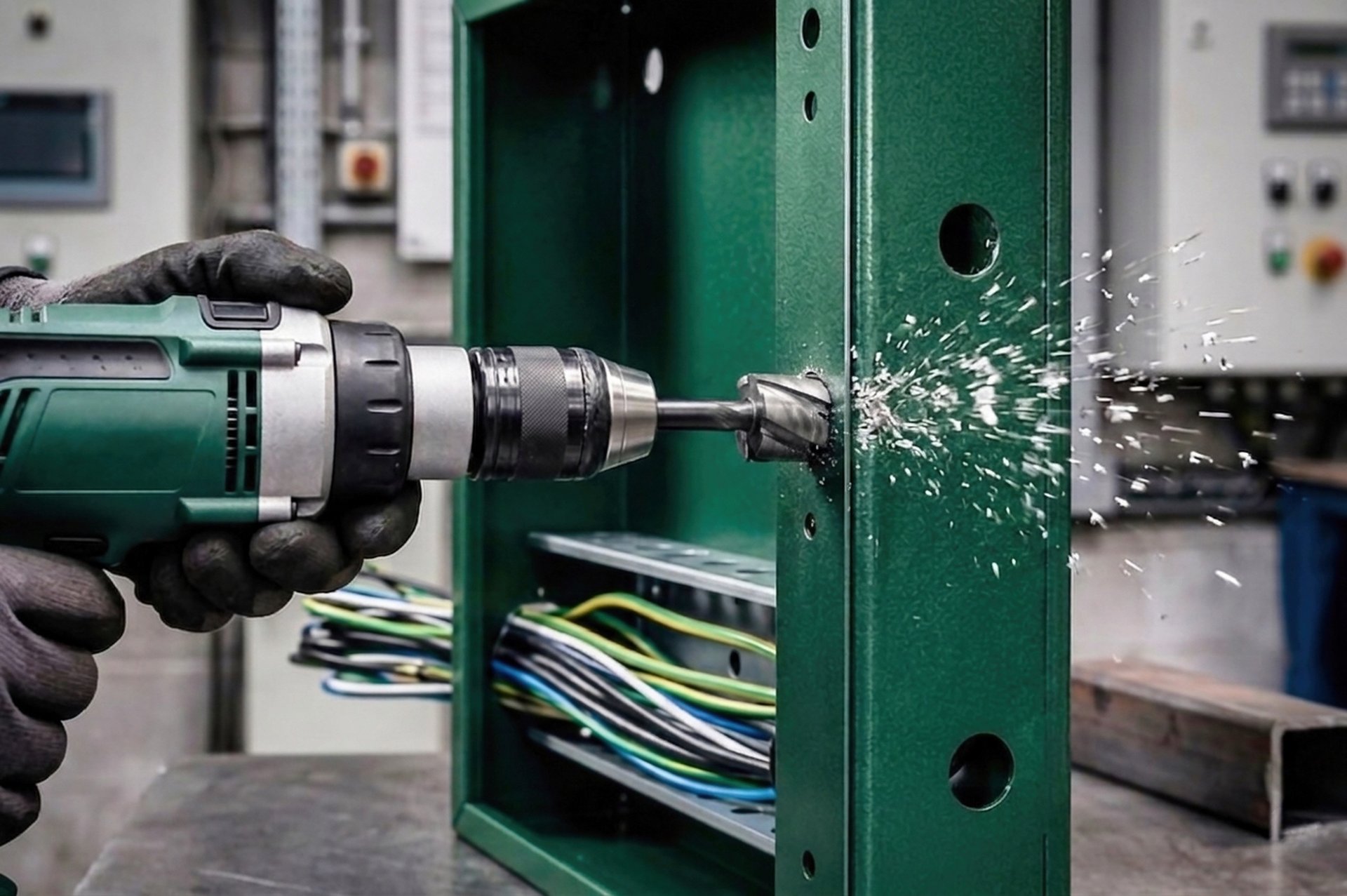

Instalaciones eléctricas y cajas

Perforaciones de paso en tableros, cajas de registro y canalizaciones en lámina metálica donde se requiere acabado limpio sin desbarbado posterior.

HVAC y ventilación

Perforaciones en ductos, difusores y sistemas de ventilación en lámina galvanizada donde la precisión dimensional del agujero es importante para el sello.

Fabricación de gabinetes metálicos

Agujeros para pasacables, conectores y accesorios en carcasas y gabinetes de lámina de acero o aluminio en producción pequeña y taller.

Plomería y fontanería

Pasatubos en lámina, perforaciones en sifones y conexiones en acero inoxidable, latón y cobre donde la broca espiral deja rebabas que interfieren con los sellos.

Automotriz y carrocería

Agujeros en chapa de vehículos para el paso de cables, instalación de accesorios y modificaciones donde el acceso con taladro magnético no es viable.

Mantenimiento general e industrial

Cualquier situación de campo donde se requiere un agujero limpio en metal delgado y solo se dispone de taladro eléctrico convencional. La solución portátil y económica.

PROTEJA SU INVERSIÓN

Errores frecuentes que reducen el rendimiento

No ajustar el resorte del arbor

Sin tensión adecuada en el resorte, el pin no expulsa el núcleo y el cortador queda atascado. Ajuste siempre con llave Allen antes de iniciar.

X

Presión excesiva al inicio

Los primeros 0.5 mm son críticos para el centrado. Forzar el avance en ese momento genera vibración y desvía el agujero. Avance lento hasta que el cortador encaje.

X

Usar sin abrazadera en lámina delgada

Sin sujetar la lámina, se deforma al completar el agujero. La abrazadera no es accesorio opcional en chapa fina — es parte del proceso.

Modo martillo o impacto activado

Este cortador requiere estrictamente modo rotación. La percusión fractura los dientes del cortador inmediatamente. Verifique que el taladro esté en modo solo rotación antes de montar.

RPM excesiva en acero inoxidable

El inoxidable requiere las RPM más bajas de la tabla. A alta velocidad endurece la superficie por trabajo en frío, aumenta la fricción y destruye el filo prematuramente.

Sin lubricación en metales

En acero inoxidable, latón, acero comercial y materiales de alta dureza, el aceite de corte es indispensable. Sin lubricación, el calor destruye el filo en los primeros agujeros.

X

X

X

X

SEGURIDAD

Consideraciones de seguridad específicas

El mini cortador genera fragmentos metálicos de alta velocidad y torques considerables en el taladro, especialmente al atravesar el material. La sujeción de la pieza y el equipo de protección no son opcionales.

Guantes de seguridad

Lentes de impacto alto

Sujetar la pieza con prensa o mordaza

Verificar modo rotación — sin percusión

Mantener ambas manos firmes en el taladro
