Piloto Centrador: el componente que define la precisión en el uso del cortador anular

Piloto Centrador: el componente que define la precisión en el uso del cortador anular

En el mundo del barrenado con cortadores anulares (también conocidos como brocas anulares o annular cutters), existe un componente crítico que con frecuencia es subestimado:
el piloto centrador.

También conocido en el mercado mexicano como:

• Guía piloto

• Pin centrador

• Perno guía

• Expulsor de núcleo

Aunque su tamaño es pequeño, su impacto en el desempeño del corte es enorme. De hecho, no utilizarlo —o usarlo en mal estado— es una de las principales causas de fallas en el proceso de perforación.

¿Qué es el piloto centrador y por qué es indispensable?

El piloto centrador es un elemento que se inserta en el interior del cortador anular y trabaja en conjunto con un sistema de resorte. Su función no es opcional:
es parte integral del sistema de corte.

En CumbresCut®, cada cortador anular está diseñado para operar con piloto centrador porque cumple tres funciones críticas:

1. Centrado preciso del barreno

2. Lubricación interna del corte

3. Expulsión del núcleo (slug)

Sin este componente, el proceso pierde control desde el primer contacto hasta la finalización del barreno.

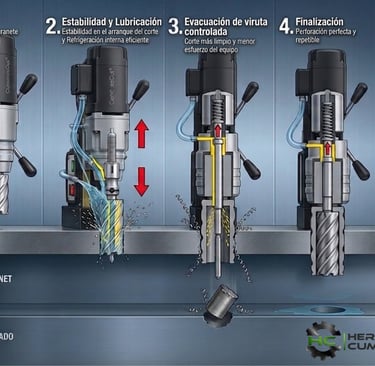

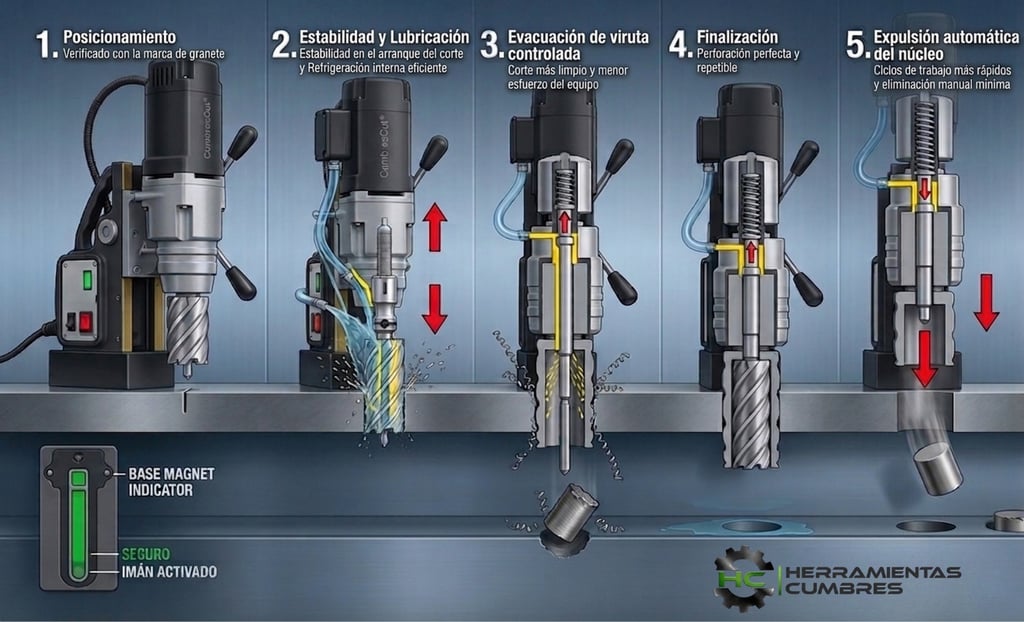

Funciones clave del piloto centrador

1. Posicionamiento exacto desde el primer contacto

El piloto centrador encaja directamente sobre la marca generada con granete, permitiendo una alineación precisa.

Esto elimina prácticas empíricas como el “a ojo de buen cubero” y garantiza:

• Perforaciones perfectamente centradas

• Menor margen de error

• Repetibilidad en procesos industriales

2. Estabilidad en el arranque del corte

Durante los primeros milímetros de penetración —los más críticos— el piloto actúa como guía.

Esto evita:

• Deslizamientos sobre superficies lisas

• Vibraciones iniciales

• Desgaste irregular del cortador anular

Especialmente importante en:

• Aceros de alta dureza

• Placas con acabado superficial pulido

3. Refrigeración interna eficiente

El piloto centrador funciona como canal para el fluido de corte (aceite o soluble), llevándolo directamente a la zona activa.

Beneficios:

• Reducción de temperatura

• Menor fricción

• Incremento en la vida útil del cortador anular

• Mejor acabado del barreno

4. Evacuación controlada de viruta

Aunque la geometría del cortador anular facilita la expulsión de viruta, el piloto ayuda a mantener el flujo interno libre de obstrucciones.

Resultado:

• Corte más limpio

• Menor esfuerzo del equipo

• Mayor eficiencia operativa

5. Expulsión automática del núcleo (slug)

Al finalizar la perforación, el resorte del piloto empuja el núcleo fuera del cortador.

Esto permite:

• Ciclos de trabajo más rápidos

• Eliminación manual mínima

• Mayor seguridad operativa

El error más común: usar pilotos desgastados o sin resorte

Uno de los problemas más frecuentes en campo es el uso de pilotos en mal estado.

Un piloto centrador defectuoso puede provocar:

• Slugs atorados dentro del cortador

• Bloqueo dentro del barreno

• Sobrecalentamiento

• Daño prematuro del cortador anular

• Riesgos de seguridad para el operador

Dato clave:
Un resorte débil o dañado es la causa número uno de núcleos atascados.

Buenas prácticas de uso

Para asegurar el máximo rendimiento del cortador anular, sigue estas recomendaciones:

✔ Antes de montar

• Verifica que el piloto tenga resorte activo y firme

• Asegúrate de que no esté desgastado o doblado

✔ Durante la instalación

• Inserta el piloto en el orificio central del cortador anular

• Confirma que tenga movimiento libre (acción de resorte)

✔ En el posicionamiento

• Alinea el piloto con la marca de granete

• Solo después activa el electroimán

• Verifica que el indicador esté en zona segura (verde)

✔ Durante la operación

• Mantén flujo constante de lubricante

• Evita trabajar en seco

Impacto directo en productividad y costos

Usar correctamente el piloto centrador no es un detalle menor —es una decisión que impacta directamente en:

• Precisión del trabajo

• Tiempo por perforación

• Vida útil del cortador anular

• Consumo de herramienta

• Seguridad del operador

En términos simples: un piloto centrador en buen estado convierte un buen cortador anular en una herramienta de alto desempeño.

Conclusión: pequeño componente, gran diferencia

El piloto centrador no es un accesorio…es el corazón del sistema de perforación con cortadores anulares.

Ignorarlo o descuidarlo compromete todo el proceso. Utilizarlo correctamente, en cambio, garantiza precisión, eficiencia y confiabilidad en cada barreno.
